Cómo Limpiar Flux en Bastidores de Placas Electrónicas: Métodos y Resultados Eficaces
La limpieza de flux en placas electrónicas, bastidores y partes de soldadura es una tarea esencial para garantizar el rendimiento y la durabilidad de los dispositivos.
Este proceso elimina los residuos de soldadura y flux que pueden causar corrosión o cortocircuitos con el tiempo.
La limpieza de flux no es algo sencillo y hay que utilizar el método y limpiador de flux más adecuado.
En este artículo, te mostramos cómo abordar esta tarea utilizando máquinas de limpieza de piezas y productos especializados, y compartimos resultados de pruebas reales realizadas en bastidores de placas electrónicas contaminadas.
Cómo Limpiar Flux
¿Qué es el flux y por qué es importante limpiarlo?
El flux es un compuesto químico utilizado durante el proceso de soldadura para mejorar la adhesión del estaño y evitar la oxidación de las superficies metálicas.
Sin embargo, después de la soldadura, los residuos de flux pueden comprometer el rendimiento del circuito al atraer humedad y partículas, lo que puede derivar en fallos electrónicos.
Por eso, la limpieza de flux es crucial en industrias como la automotriz, la electrónica de consumo y la aeroespacial, donde la fiabilidad de las placas de circuito es prioritaria.
Métodos para limpiar flux de bastidores de placas electrónicas
Limpieza manual con limpiadores de flux
Utilizar un producto químico especializado, como un limpiador de flux, es una solución eficaz para eliminar residuos superficiales.
Se aplica directamente en las áreas contaminadas con ayuda de un pincel o paño, seguido de un enjuague adecuado.
PROBLEMA: Mano de obra y mucho tiempo de limpieza. Además, en el caso de residuos de Flux que llevan bastante tiempo secos es complicada su eliminación.
Limpieza de flux por ultrasonidos
La limpieza por ultrasonidos es ideal para alcanzar áreas intrincadas en bastidores y placas.
Esta técnica utiliza ondas de alta frecuencia y un limpiador de flux en solución acuosa para desprender partículas de manera uniforme.
PROBLEMA: Pese a que en IBERKLEEN somos amantes de las máquinas de limpieza por ultrasonidos, en este caso al ser el flux un residuo muy denso y pegajoso en la pieza, este método no tan eficaz su eliminación como sí sucede con el siguiente método.

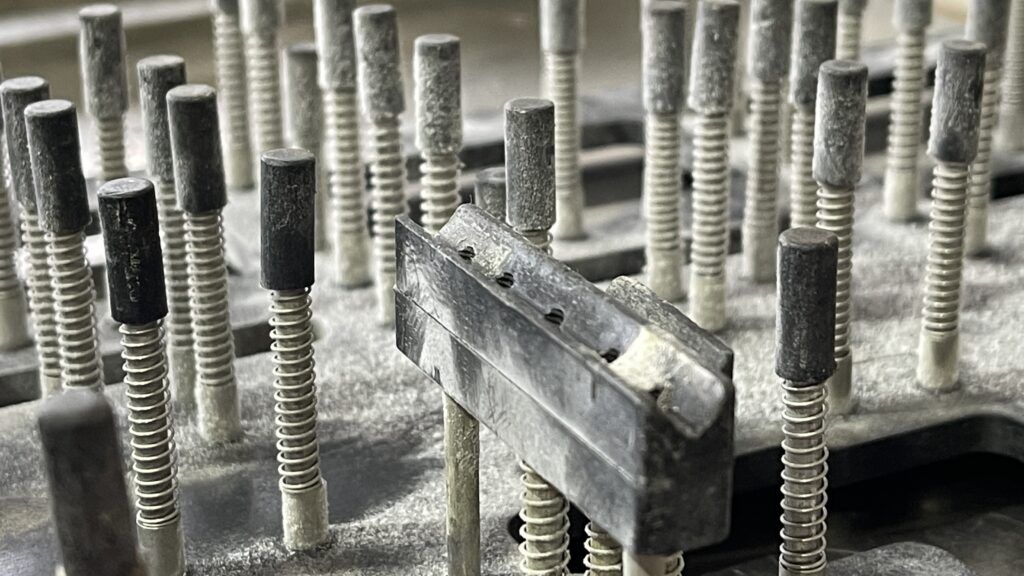

Antes de la limpieza

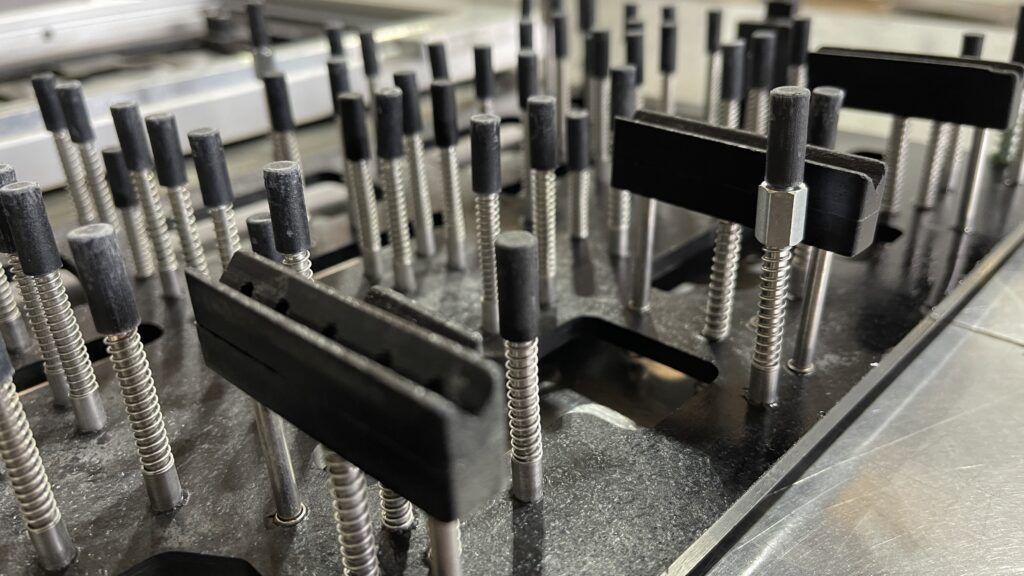

Después de la limpieza
Lavadoras de piezas rotativas automáticas
Este es el método ideal y más eficiente para limpiar flux.
Permite automatizar el proceso, se consigue en tiempos muy cortos y asegura una limpieza homogénea, minimizando el riesgo de contaminación cruzada.
La clave está en utilizar el limpiador de flux adecuado en combinación con la máquina.
VENTAJAS: Automatizas la limpieza pudiendo destinar a los operarios que se encargaban de la limpieza manual a otras tareas y minimizas los riesgos de impacto ambiental en el entorno de trabajo y trabajadores.
Pruebas reales: Resultados en bastidores de placas electrónicas contaminadas con flux
Para ilustrar la eficacia de los métodos descritos, realizamos pruebas en bastidores de placas electrónicas notablemente contaminadas con residuos de flux mediante limpieza por ultrasonidos y limpieza por aspersión en la lavadora rotativa SIRIUS 800.
Los resultados óptimos los obtuvimos en la lavadora rotativa SIRIUS 800 en solo 10 minutos (utilizando el limpiador de flux apropiado con la lavadora)
Método de prueba:
- Se empleó una máquina de limpieza por ultrasonidos con una solución limpiadora específica para flux.
- Al ver que los resultados no eran perfectos (ver fotos anteriores) se utilizó una lavadora de piezas rotativa.
- El ciclo de limpieza se configuró a 60°C durante 10minutos.
Resultados:
- Estado inicial: Bastidores con una capa visible e incrustaciones grandes de residuos de flux.
- Post limpieza con aspersión: Tras el proceso, los bastidores mostraron superficies completamente libres de residuos, incluso en áreas de difícil acceso.
Fotos del antes y el después de la limpieza de flux de bastidores de placas

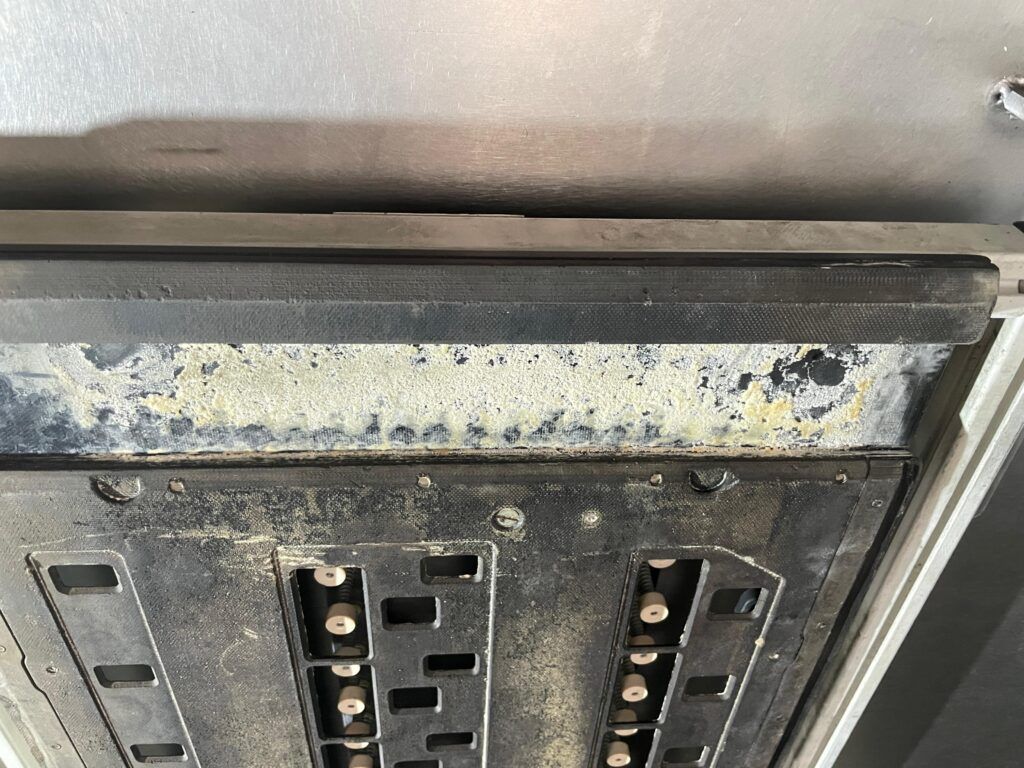

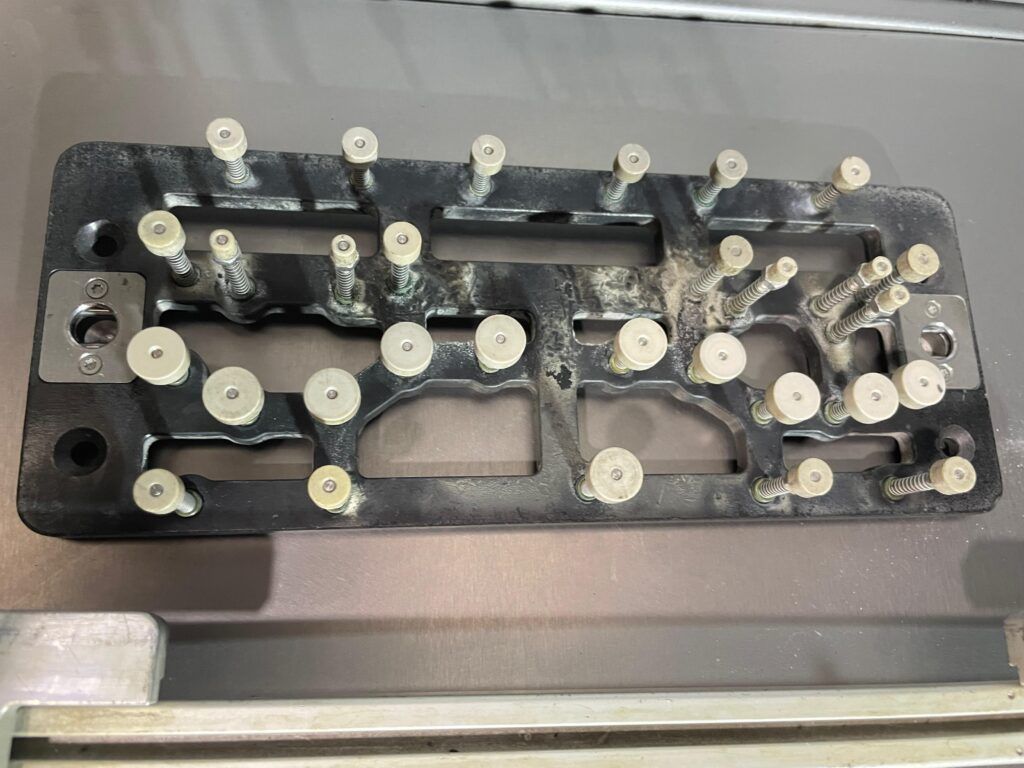

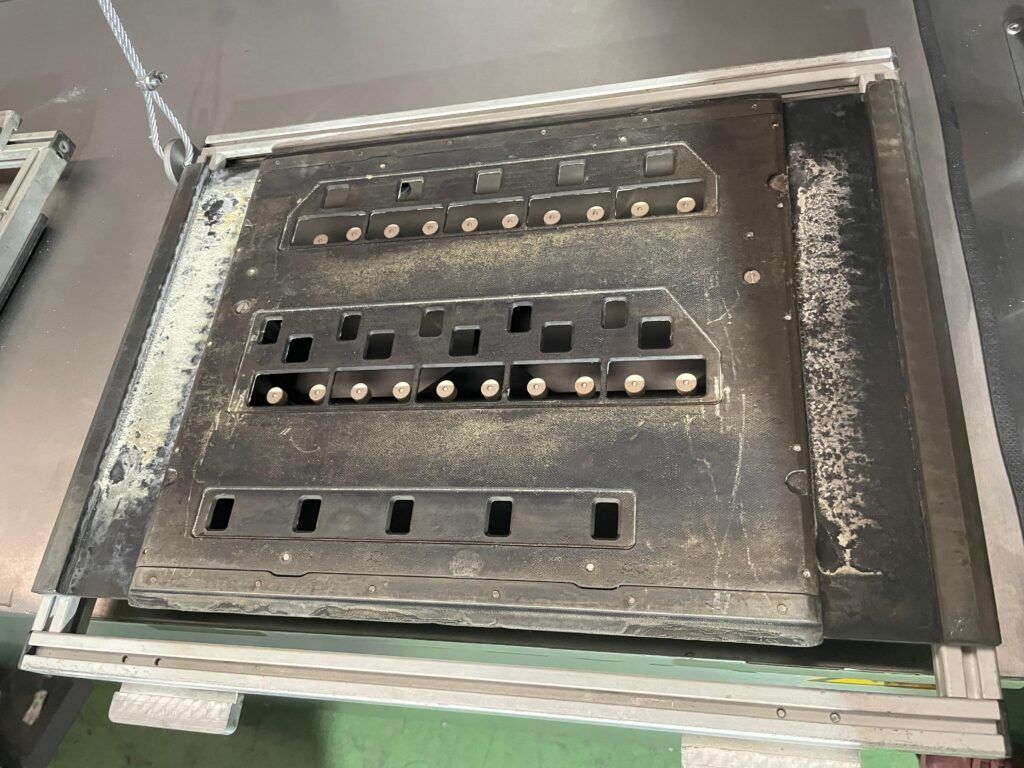

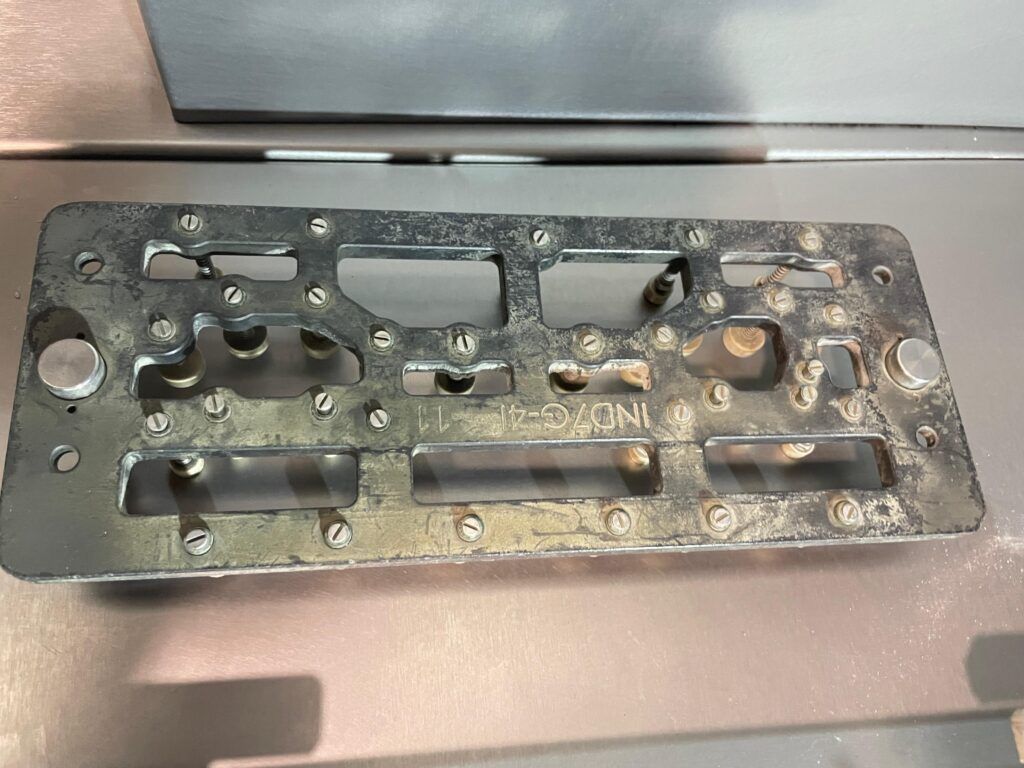

Antes de la limpieza

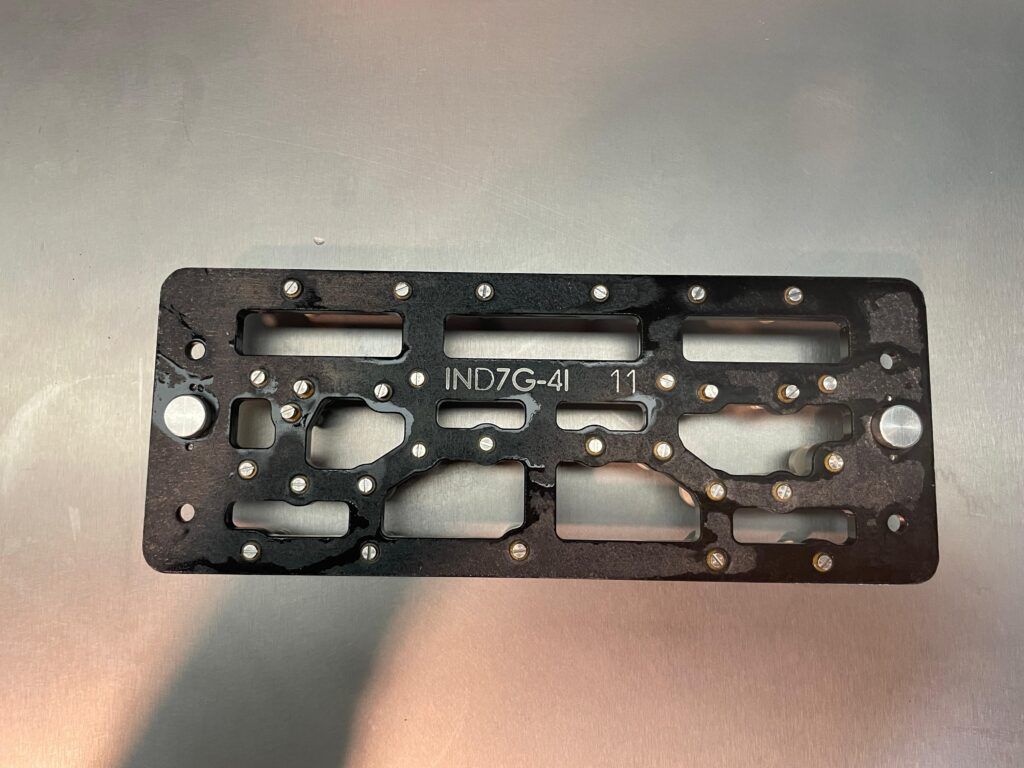

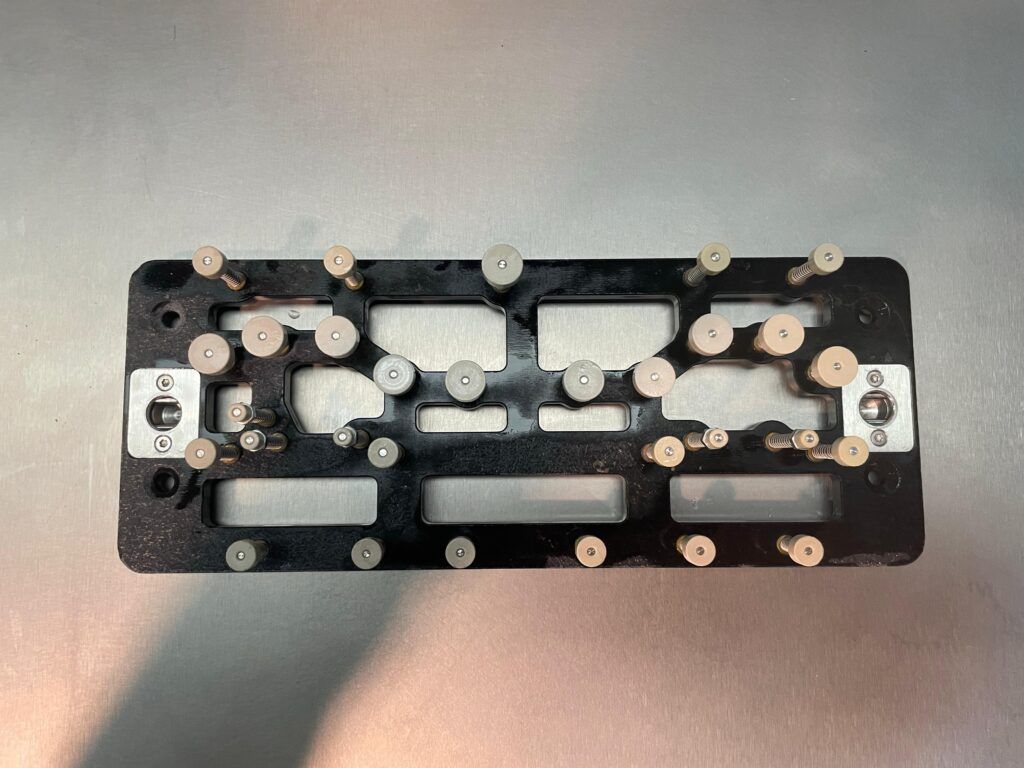

Después de la limpieza
Vídeo demostrativo de cómo limpiar flux
Limpieza de placas electrónicas: soluciones avanzadas y efectivas
Conclusión
Limpiar flux correctamente es fundamental para garantizar la calidad de tus placas electrónicas.
Además de utilizar la lavadora de piezas más adecuada, los resultados dependen en gran medida de la combinación con el limpiador flux adecuado, el cuál ofrecemos en IBERKLEEN.
Con las pruebas realizadas, queda demostrado que un proceso de limpieza bien ejecutado asegura superficies impecables, conexiones eléctricas confiables y un ahorro en tiempos y costes enorme.
Si necesitas más información o asesoramiento sobre soluciones de limpieza de piezas electrónicas, no dudes en contactarnos.
¡Te ayudamos a encontrar el método perfecto para tus necesidades!
